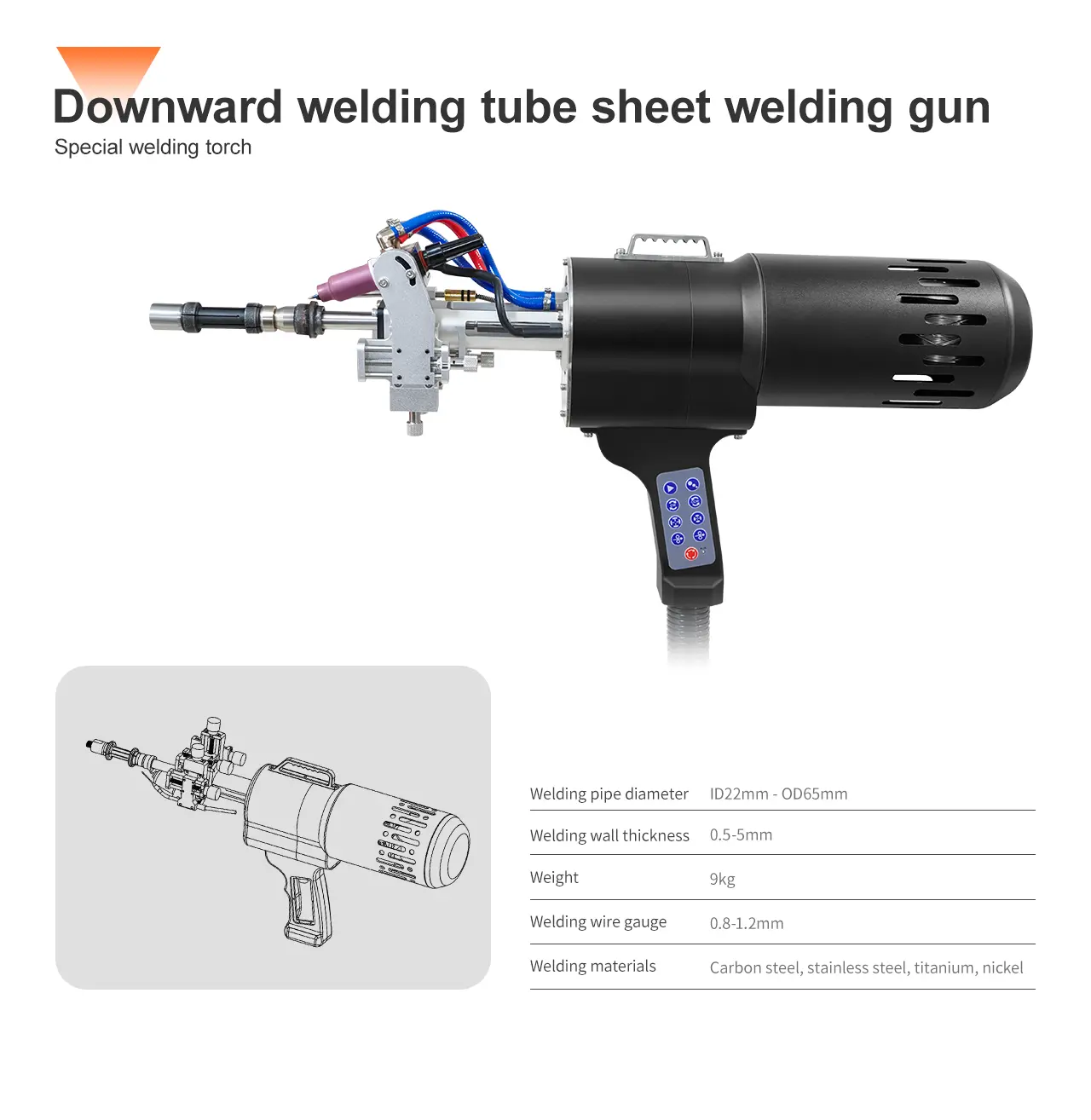

El cabezal de soldadura TBM-65 es un cabezal de soldadura especial diseñado y desarrollado para la soldadura automática en todas las posiciones de varias conexiones de tubo a hoja. El método de expansión del núcleo neumático se adopta para fijar la pistola de soldadura en el centro del racor de tubería, sujetarla firmemente y simplificar la dificultad de la operación de soldadura.
Material de soldadura: acero al carbono, acero inoxidable, titanio, níquel, etc.
Espesor de la pared de soldadura: ≤5 mm
Ángulo de ajuste del cabezal de soldadura: 0-60
Diámetro de la tubería de soldadura: 22 mm-65 mm
Adoptando el método de expansión del núcleo neumático, la pistola de soldadura se puede fijar en el centro del accesorio de tubería, sujetar firmemente y simplificar la dificultad de las operaciones de soldadura.
Adecuado para soldar tuberías de extensión de 5-10 mm, nivelación de tuberías, autofusión y llenado de alambre.
El diseño estructural general es compacto, con transmisión interna para agua y electricidad, y sin bobinado de conductos a 360
Circulación de agua de enfriamiento, alta tasa de carga temporal del equipo; El proceso de montaje ajustado garantiza un funcionamiento estable del equipo
Diseño ergonómico optimizado, fácil de usar, seguro y confiable.
El KEPUNI TBM-65 es un precision-engineered cabezal de soldadura optimizado para la soldadura orbital automática en todas las posiciones de juntas de láminas de tubo a tubo, que ofrece una mayor precisión y eficiencia operativa en aplicaciones industriales.
Especificaciones clave:
Espesor de la pared de soldadura: 0.5-5mm
Ángulo de ajuste del cabezal de soldadura: 0-60
Diámetro de la tubería de soldadura: 22 mm-65 mm
Método de enfriamiento del cabezal de soldadura: enfriamiento por agua circulante
Funciones Avanzadas:
Tecnología de montaje medio del cilindro Comparado con con el cilindro tradicional montado en la parte trasera, el cilindro montado en el centro puede aprovechar mejor el espacio y proporcionar soporte para la alimentación de alambre coaxial.
Tecnología integrada de alimentación de alambre coaxial Coloque el carrete de alambre en la parte posterior para que el cable tenga suficiente espacio en la pistola para enderezarse y el cable salga sin doblarse ni deformarse, con buena estabilidad.
Módulos ajustables Utilizando cinco rieles deslizantes y un dispositivo de giro de 60, la antorcha de soldadura y el puerto de alimentación de alambre se pueden mover entre sí y como un todo, y el ángulo de inclinación de la antorcha de soldadura se puede ajustar.
Soldadura de paso estrechoEl diseño de módulos tridimensionales ajustables puede minimizar el espaciado del puente de tuberías a 6 mm al soldar conjuntos de tuberías densas.
Aplicaciones:
Generación de energía: suelda tubos de caldera, intercambiadores de calor y condensadores de vapor.
Petroquímica: Reparación de tuberías de proceso y recipientes de reactores.
HVAC: Fabrica bobinas de enfriador y juntas de tubo de condensador.
Al integrar automatización, controles de precisión y diseño centrado en el operador, al tiempo que cumple con los estándares ASME Sección IX e ISO 15614-1.

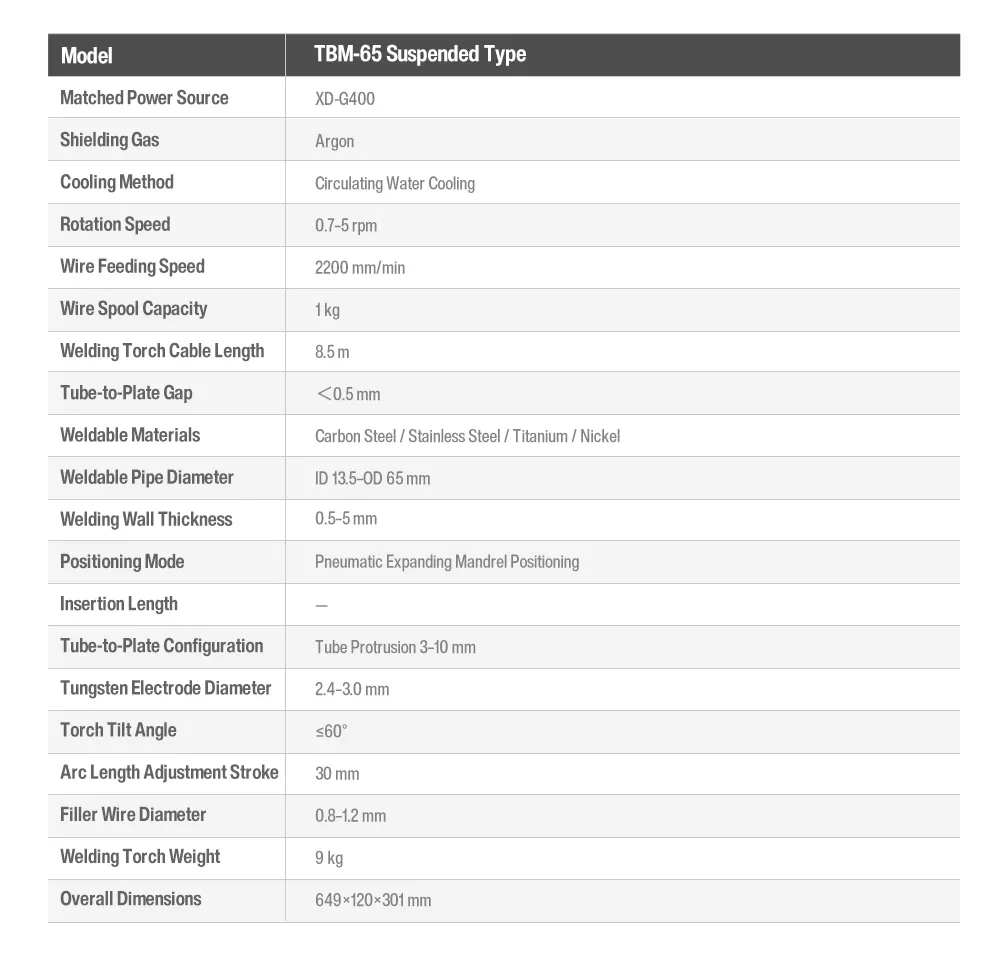

| Modelo | TBM-65 |
| Fuente de alimentación a juego | XD-G400 |
| Material de soldadura | Acero al carbono, acero inoxidable, titanio, níquel |
| Manera de soldar | Soldadura de cabeza plana, autofusión, adición de alambre, extensión de tubo de 5-10 mm |
| Método de ubicación | Posicionamiento de expansión del núcleo neumático |
| Diámetro de tubería soldada [mm] | IDΦ22, ODΦ65 |
| Gas protector | Argón |
| Velocidad de rotación de la antorcha de soldadura | 0,7 ~ 5 rpm |
| Espesor de pared de soldadura | 0.5-5mm |
| Método de enfriamiento de la antorcha de soldadura | Refrigeración por agua circulante |
| Peso sin cable | 9 kg |
| Diámetro del electrodo de tungsteno | 2.4-3.0 mm |
| Protuberancia del tubo | ≤10Mm |
| Espacio de lámina de tubo | |
| Especificaciones del alambre de soldadura | 0.8-1.2mm |
| Velocidad máxima de alimentación de alambre | 2200 [mm / min] |
| Especificación de tamaño | 649 * 120 * 301 mm |
