Cabezal de soldadura cerrado con intercambiador de calorSerie de antorchas

Diseñada para industrias que incluyen intercambiadores de calor, refrigeración, tuberías de alta densidad y fabricación de calderas, la serie de sopletes de soldadura orbital cerrados KEPUNI combina soluciones personalizables de ingeniería de precisión con . Las características clave incluyen una caja de cambios integrada con refrigeración por agua y sujeción de cilindros neumáticos, lo que garantiza un rendimiento estable en entornos exigentes.

Especificaciones clave:

Espaciado de tubería personalizable:
Las configuraciones de la antorcha se pueden adaptar a los diseños de tubería específicos del cliente, con un plazo de entrega de 2 semanas para pedidos personalizados.

Rangos de soldadura:

Antorcha de pista en forma de U: diámetros de tubería de 9,3 mm a 25 mm

Antorcha extraíble tipo T: diámetros de tubería de 9,3 mm a 25 mm

Espesor de la pared: 0,5 mm - 1,5 mm

Compatibilidad del material: acero inoxidable, acero al carbono

Fuente de alimentación: unidades compatibles con XD-20W / 20Pro

Funciones Avanzadas:

Caja de cambios duradera de la serie Z
De serie en toda la serie, la caja de cambios de la serie Z ofrece una vida útil 2 veces más larga que productos comparables, lo que reduce los costos de mantenimiento.

Sistema De Enfriamiento De Bucle Cerrado
La refrigeración por agua integrada mantiene una temperatura óptima de la antorcha, lo que permite un funcionamiento continuo en ciclos de trabajo altos.

Mecanismo de sujeción neumático
Asegura una alineación segura y minimiza la vibración durante la soldadura, mejorando la calidad del cordón.

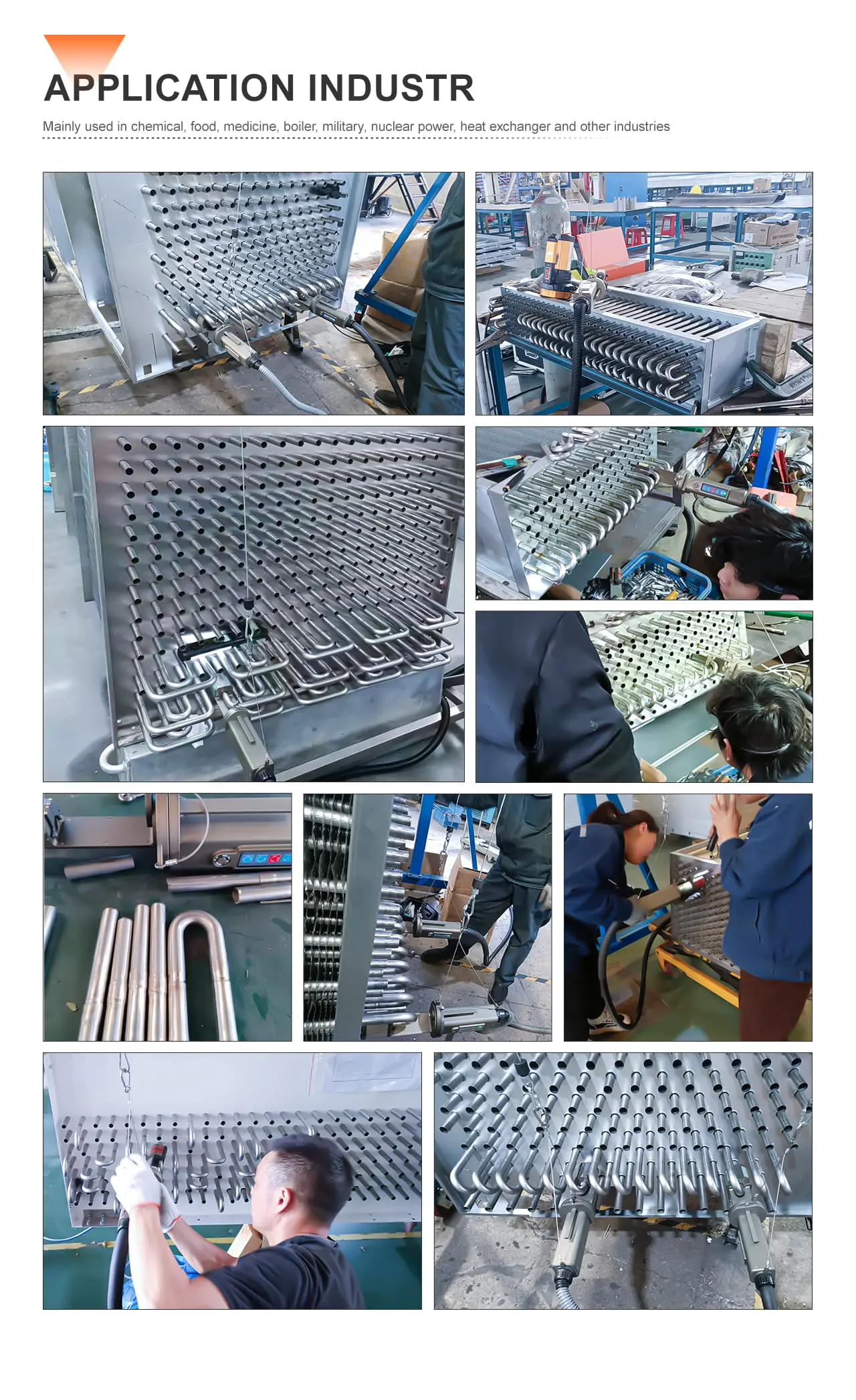

Aplicaciones:

Intercambiadores de Calor:
Solda haces de tubos y cabezales.

Refrigeración:
Se une a tuberías de cobre y acero inoxidable en sistemas HVAC.

Fabricación de calderas:
Repara los tubos de la caldera y los recipientes a presión.

Al combinar personalización, durabilidad y precisión, mejora la consistencia de la calidad de la soldadura.

Pantalla del producto

Detalles Esenciales

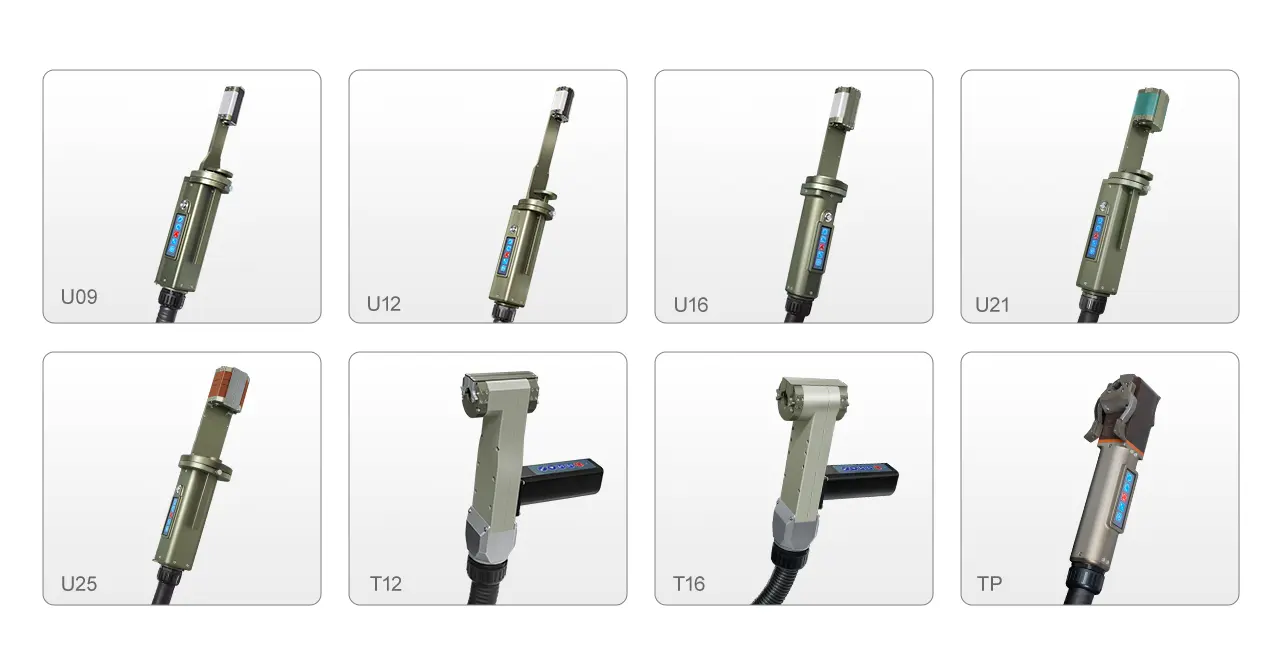

Modelo	U09	U12	U16	Sub21	U25	Soldadura del puerto final	Cuello  Soldadura
Fuente de alimentación principal	XD-20Pro / XD-20W / XD-PD200
Enfriamiento de la antorcha de soldadura	Refrigeración por agua
Rango de espesor de pared [mm]	0.5-1.5
Especificación del electrodo de tungsteno [mm]	2.0			2.4		2.0
Centro de tubo centro de totube [mm]	≥25	≥32	≥35	≥42	≥52	≥32	≥31.8
Tubo recto sección recta [mm]	≥35	≥35	≥35	≥35	≥41	≥35	≥45
Sección recta del codo [mm]	≥38	≥38	≥40	≥40	≥40	≥38	/
Diámetro de tubería de soldadura [mm]	9.3-9.5	9-12.7	12.7-15.88	15.88-21	19-25	9-12.7	89, Necking12,7
Espaciado de hileras de tubos [mm]	≥21.65	≥32	≥35	≥42	≥52	≥32	≥30
Peso de la antorcha de soldadura [kg]	4.5	6.5	7	7.8	8	6	4.5
Dimensiones generales [mm]	401.5*80*95	393.5*80*95	382*80*95	400*80*95	415*110*126	203*180*73	203*180*73
